Как установить электросчетчик в квартире: установка и замена, особенности выбора, разновидности приборов

Для контроля потребляемой электроэнергии в квартире или частном доме обязательным прибором является счетчик.

Современное устройство позволит максимально эффективно использовать данное благо цивилизации.

Также важным вопросом является установка прибора. Монтаж можно выполнить самостоятельно или же привлечь специалиста. Каждый их этих способов имеет свои плюсы и минусы.

Выбор прибора

Прежде, чем приступить к замене старого или установке нового прибора, требуется подобрать эффективную модель.

Сегодня довольно широкий выбор бытовых электросчетчиков, которые отличаются не только техническими характеристиками, но и принципом работы.

Главными параметрами, на которые нужно обратить внимание, являются:

  • мощность;
  • тарифность;
  • количество фаз;
  • функциональность;
  • класс точности;
  • технологические особенности.

Следовательно, для правильного выбора главного устройства электросети требуются знания в данной области. Если же таковых нет, то необходима консультация специалиста. В результате будет выбрана эффективная и надежная модель измерительного прибора. (Подробнее о выборе бытового электросчетчика Вы можете прочитать в этой статье).

Безопасность

Процесс монтажа предполагает соблюдение ряда правил и наличия инструмента. В зависимости от вида помещения присутствуют некоторые особенности.

При этом любое требование направлено на максимальную безопасность работы измерительного прибора, а также доступности для лиц, имеющих право проводить контроль или техническое обслуживание.

Перед началом установки в обязательном порядке нужно отключить сетевые линии с учетом существующих правил.

Примите к сведению: даже при самостоятельном выполнении всех работ потребуется последующее привлечение специалиста с контролирующего органа для опломбировки.

Это обязательное условие законного подключения к централизованной электрической сети.

Инструмент и материалы

Мультиметр

Для выполнения задачи по замене или установке нового счетчика собственными руками потребуется не только опыт и знания, но и технические средства.

А именно:

  • пассатижи;
  • отвертки (желательно набор крестообразных и плоских);
  • ручной инструмент для очистки изоляции или острый нож с рукояткой, непроводящей ток;
  • изолирующий материал;
  • измерительный прибор основных показателей (мультиметр).

Перед началом работ необходимо приобрести весь необходимый материал, помимо счетчика.

В зависимости от вида прибора и способа крепления могут потребоваться:

  • провода (определенного сечения и длинны);
  • УЗО и автоматические выключатели;
  • трансформатор тока (в зависимости от особенности схемы);
  • изоляторы;
  • крепежные детали;
  • абонентский щиток (размер должен обеспечить возможность установки всех элементов);
  • планки для монтажа.

Правила размещения

Правильное расположение измерительного прибора гарантирует беспрепятственное обслуживание или замену.

Также обеспечивается гарантированный срок эксплуатации и определенный период между поверками.

Если принято решение не привлекать мастера, то необходимо соблюдать следующие требования к месту установки:

  • в помещении должна быть температура не ниже 0С зимой и не выше 40С в летний период времени;
  • установка производится в специальный шкаф, нишу или стену с достаточной жесткостью;
  • щиток пластмассовый, деревянный или металлический;
  • монтаж на высоте от 80 до 170 см (в редких случаях допускается 40 см);
  • при наличии запирающегося шкафа окошко должно совпадать с циферблатом прибора;
  • отсутствие спаек проводов;
  • сечение проводов должно соответствовать мощности счетчика;
  • для заземления использовать исключительно медные провода (одножильные или многожильные).

Монтаж однофазного прибора

Схема электрощита с однофазным электросчетчиком. (Для увеличения нажмите)

Данный тип счетчиков представлен большим разнообразием. Это могут быть индукционные или электронные приборы с классом точности от 2 единиц и выше.

Оптимальным выбором по стоимости и эффективности для квартиры или дома является не более 1 класса.

Размещение клемм выполнено согласно единому стандарту. Большая часть приборов подключается по прямой схеме или в сеть.

Она выглядит следующим образом:

  • ввод в выход фазы;
  • ввод в выход нуля;
  • прямое заземление (в редких случаях разделяется).

Иногда встречаются модели, предполагающие наличие трансформатора.

Подключение трехфазных моделей

Схема подключения трехфазного счетчика. (Для увеличения нажмите)

Наличие более одной фазы на входе предполагает большее разнообразие схем подключения.

Хотя и выбор устройств значительно меньше по сравнению с однофазными устройствами.

Чаще всего применяется:

  • прямое соединение;
  • через трансформатор в трехпроводную (четырехпроводную) сеть;
  • в сеть из трех проводов через два трансформатора напряжения.

Также можно найти приборы, в которых имеется специальная маркировка «У». Схема их подключения предполагает прямое подключение через один трансформатор. Имеется ограничение по току на уровне 50 А. Для бытовых нужд этого вполне достаточно.

Заключительный этап

После монтажа прибора учета требуется подключение входящих проводов и внутренней проводки. Схема является основным документом. Она прилагается к устройству.

Строгое соблюдение рекомендаций позволит выполнить правильное подключение и стабильную работу счетчика на протяжении всего срока эксплуатации.

Замечание специалиста: нельзя менять местами фазу и ноль входного кабеля. Данная ошибка характеризуется вращением счетчика в обратном порядке и через некоторое время приведет к выходу из строя.

Длина кабелей должна быть достаточной, чтобы исключались натяжения. Зажимать клеммы нужно качественно. В противном случае возникнет нагрев провода, и со временем изоляционный слой выйдет из строя.

Эффективный подход

С учетом постоянного повышения тарифов на электричество, лучше всего отдать предпочтение двухтарифным электросчетчикам.

С их помощью можно существенно снизить стоимость, но при этом потреблять аналогичное количество киловатт.

Единственным условием является лишь использование всех мощных приборов в ночное время. На практике особых неудобств это не доставляет, а сэкономить получится не менее 25% средств в каждой платежке.

Установку можно выполнить самостоятельно или же привлечь специалиста. Особых требований при монтаже нет. При самостоятельном выполнении работы никто не даст гарантию качества, но будут сэкономлены деньги.

Если знаний недостаточно или же нет уверенности в правильном выполнении задачи, лучше привлечь квалифицированного специалиста.

Смотрите видео, в котором опытный специалист подробно разъясняет особенности установки счетчика электроэнергии:

ОТОПЛЕНИЕ МОСКВА !!! ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Строительно монтажная компания
ДИЗАЙН ПРЕСТИЖ

Россия, Москва, Строительный проезд, 7Ак4

Телефон: +7 (495) 744-67-74

Мы работаем ежедневно с 10:00 до 22:00

Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

Из этой статьи вы узнаете:

  • Каковы причины установки нового электросчетчика в квартире
  • Какие правила должны соблюдаться при установке электросчетчика
  • Кто должен платить за установку электросчетчика в квартире
  • Во сколько обойдется установка электросчетчика

Количество электроэнергии, использованной потребителем, измеряется электрическим счетчиком. Для установки этого прибора мастеру необходимо иметь соответствующие квалификацию, опыт и знания. Несмотря на то что собственники квартир не могут самостоятельно монтировать такое оборудование, тем не менее им необходимо иметь представление о том, как выполняется установка электросчетчика в квартире.

Причины установки нового электросчетчика в квартире

Подавляющее большинство оборудования, обеспечивающего электроснабжение жилых домов, построенных во времена СССР, на сегодняшний день безнадежно устарело. Подобная картина характерна и для стран Восточной Европы. До сих пор в домах шестидесятых годов постройки можно встретить громоздкие электросчетчики, работающие с отчетливо слышимым жужжанием, большие керамические предохранители, электророзетки образца середины прошлого века, послужившие не один десяток лет. Все это морально и физически устаревшее оборудование характеризует общее состояние электросистемы жилых домов.

Не менее грустную картину можно увидеть, если заглянуть в электрощит: пыль и многолетняя паутина. Если хозяева жилья затевают различные переделки, установку электросчетчика, ремонт квартиры в целом, то это удобный случай обновить и всю систему электроснабжения. Можно назвать несколько причин, вызывающих необходимость установить новый электросчетчик в квартире.

Самым главным основанием, пожалуй, является недостаточная мощность старой сети, которая не в состоянии справиться с возросшей нагрузкой. Быт современного человека немыслим без большого числа электрических приборов: их совокупная работа ощутимо перегружает систему, и счетчик в том числе, в результате чего какие-то участки выходят из строя, и даже может произойти возгорание. Ситуация осложняется еще и тем, что во многих домах устарели не только системы электроснабжения, но и противопожарные.

Еще одна причина, которая стимулирует установить новый электросчетчик в квартире, — возможность сэкономить электроэнергию. Сегодня внедрены дифференцированные тарифы, которые позволяют платить за электроэнергию на 30 % меньше. Чтобы использовать такую двухтарифную систему, потребуется соответствующее оборудование.

Электроэнергия в течение суток потребляется неравномерно. Пиковые нагрузки приходятся на утро и вечер, особенно большая разница наблюдается в зимнее время. Ночью по понятным причинам электричество расходуется минимально. Для того чтобы несколько сгладить подобные скачки, разработана стимулирующая система, которая делает выгодным использование электроэнергии в ночное время. Потребители экономят, запуская стиральные и посудомоечные машины в период действия льготного тарифа.

Установка нового электросчетчика в квартире может быть выполнена и в следующих случаях:

  • Показания прибора учета резко отличаются от тех, которые фиксировались ранее, или значения совсем не отражаются на дисплее.
  • Имеются повреждения пломбы на электросчетчике или другие признаки вмешательства.
  • Наличие механических повреждений на кожухе или дисплее.

При внешнем осмотре электросчетчика можно выявить его неисправности: трещины на кожухе, разбитое стекло, отсутствие пломбы, неравномерное вращение диска или хаотичное перескакивание цифр. Все эти случаи являются однозначным поводом обратиться в управляющую компанию и вызвать электрика.

Виды электросчетчиков для квартиры

Сейчас владельцы квартир массово меняют старое электрическое оборудование на новое. Существует два типа счетчиков, каждый из которых имеет свои плюсы и минусы.

  1. Индукционный электросчетчик — подсчитывается количество оборотов диска. Его достоинствами являются несложное использование, дешевизна, долгий срок между поверками. К недостаткам следует отнести невозможность использования многотарифной системы расчетов, низкую точность.
  2. Электронный электросчетчик – конструкция основана на микросхемах. Положительные стороны: компактность, возможность учета по многотарифный системе. Недостатки: дороговизна, частые поломки.

В зависимости от параметров электрической сети предъявляются и определенные требования к установке электросчетчика в квартире. В частности, имеет значение количество фаз, подключенных к помещению. Электросчетчики бывают следующих видов:

  • Однофазные. Оснащены четырьмя клеммами для крепления кабелей. К одной паре подсоединяется входящий кабель, ко второй паре подключается кабель, обеспечивающий питание помещения.
  • Трехфазные. В них имеется как минимум 8 клемм. На входную группу подключается один нулевой и три токопроводящих кабеля, такой же блок клемм имеется для выходной группы. Установка трехфазного электросчетчика в квартире возможна в том числе при однофазной системе.

Каковы требования к установке электросчетчика в квартире по классу точности оборудования? Техническая характеристика любого прибора имеет такой показатель как погрешность. Степень отклонения показаний прибора от фактического значения потребленной электроэнергии характеризует класс точности устройства. Для оборудования, применяющегося в бытовых условиях, эта величина должна быть не выше 2 %.

То есть если фактически использовано 100 кВт электроэнергии, то в показаниях счетчика это значение отразится в диапазоне от 98 до 102 кВт. Чем выше класс точности прибора, тем меньше погрешность его показаний. Эта характеристика указывается в техническом паспорте оборудования. С повышением класса точности электросчетчика будет возрастать и его цена.

Порядок установки электросчетчика в квартире

Прежде чем выполнить установку электросчетчика в квартире, вам необходимо получить разрешение местного поставщика услуг. При этом действовать надо следующим образом:

  • Потребитель пишет заявление в энергосбытовую компанию по месту жительства о том, что хочет установить электросчетчик в квартире. После этого в течение нескольких дней (максимум недели) его данные заносятся в государственный реестр.
  • Затем поставщик услуг издает постановление, разрешающее процедуру замены или установки электросчетчика, на основании которого потребителю выдается справка на покупку нового прибора. Приобрести электросчетчик в магазине или энергосбытовой компании без такого документа нельзя.

К каждому прибору прилагается паспорт, в котором описаны основные параметры и характеристики устройства. Они должны совпадать с теми, которые указаны в справке энергосбытовой организации. Паспорт прибора нужно хранить постоянно, так как в последующем в него заносятся данные о проверках контролерами обслуживающей компании.

Установка электросчетчика в квартире своими руками возможна только при условии, что вы являетесь квалифицированным специалистом и имеете соответствующий допуск с третьей формой электробезопасности. В противном случае необходимо пригласить мастера со стороны. Установка электросчетчика в квартире выполняется в следующем порядке:

  1. Прибор обесточивается отключением вводного автомата.
  2. Счетчик распломбируется, и снимается кожух.
  3. От прибора отсоединяются провода с учетом цветовой схемы.
  4. После того как электросчетчик полностью обесточен, его снимают со стены.
  5. Выкручивают болты в корпусе устройства при помощи крестовидной отвертки.

Монтаж нового прибора производится в обратном порядке. Высота установки электросчетчика в квартире должна быть такой, чтобы потребителю было удобно им пользоваться, — примерно на уровне глаз. По окончании монтажа необходимо протестировать оборудование, чтобы убедиться в его работоспособности. Для этого включают несколько электрических бытовых приборов. Если электросчетчик работает нормально, то его пломбируют.

Правила установки электросчетчика в квартире

Покупая электросчетчик, обратите внимание на дату его выпуска и дату поверки. Узнать, когда счетчик поверялся, можно, изучив надпись на пломбе корпуса. Арабские цифры означают год поверки, а римские — квартал. Нельзя использовать оборудование с истекшими сроками поверки (они регламентируются ПУЭ).

Хотя конструкция щита правилами не определена, нормы установки электросчетчика в квартире содержат некоторые требования к его размещению:

  • Доступность клемм и трансформатора электросчетчика.
  • Простота демонтажа оборудования.
  • Надежная фиксация; угол отклонения от вертикали должен быть не более 1 градуса.
  • Конструкция крепежа должна обеспечивать обслуживание оборудования с лицевой стороны.

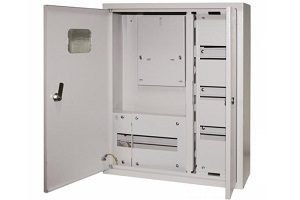

Электрический щит может быть изготовлен из металла, пластика или дерева.

  1. Условия монтажа
  2. Схема установки электросчетчика квартире должна соответствовать требованиям, изложенным в ПЭУ. Прибор фиксируется строго вертикально (наклон не должен превышать 1 градуса), чтобы обеспечить точность его показаний. Это требование распространяется на все типы электросчетчиков, хотя для работы электронного прибора угол наклона не имеет значения, строгая вертикальность необходима только индукционному счетчику.

    Рекомендуемая высота установки электросчетчика в квартире – 0,8 до 1,7 метра над полом. При таком положении потребителю удобно будет снимать показания в ходе эксплуатации.

  3. Правила безопасности
  4. Электрический счетчик представляет собой объект повышенной опасности, поэтому в нем имеются предохранительные устройства (коммутационные аппараты), которые позволяют быстро обесточить оборудование для его обслуживания.

    Коммутаторы прикрепляются на расстоянии не более 10 м от электросчетчика. Подобное устройство необходимо также опломбировать, чтобы у представителей поставщика услуг не было оснований подозревать вас в краже электричества.

    Еще раз напомним, что установка электросчетчика в квартире выполняется специалистами энергетических компаний, самостоятельно делать этого не следует.

Кто платит за установку электросчетчика в квартире

Закономерен вопрос, за чей счет проводятся работы и какова стоимость установки электросчетчика в квартире? Ответ будет зависеть от нескольких обстоятельств. Инициатива по замене оборудования исходит от владельца недвижимости, но оплата оборудования и монтажа может быть возложена на другие организации. Дело в том, что правила в этом отношении периодически меняются, и в настоящий момент как раз рассматриваются очередные нововведения. Но пока они не получили законной силы, и, скорее всего, до 2019 года будут действовать существующие нормы.

  • Установка электросчетчика в муниципальной квартире

Собственником неприватизированного жилья являются органы местной власти. В соответствии с Гражданским кодексом РФ вопросами эксплуатации приборов учета электроэнергии должны заниматься хозяева недвижимости, то есть городские власти.

Граждане, проживающие в таких квартирах на условиях социального найма, обязаны вовремя рассчитываться за использованную электроэнергию и контролировать состояние приборов учета и электросетей в квартире.

Часто представители управляющих компаний, ссылаясь на ст. 543 Гражданского кодекса РФ, пытаются переложить на жильцов не только ответственность за безопасную эксплуатацию электросчетчиков (что не вызывает возражений), но и их замену. Но правда в том, что электроэнергия в квартиру подается через энергопринимающие установки дома, которые находятся на балансе управляющей компании и обслуживаются ею же.

Следовательно, конечного потребителя нельзя считать абонентом энергосбытовой организации. Эту роль выполняет управляющая компания, которая и осуществляет эксплуатацию электрооборудования. Таким образом, затраты по замене старого или поломанного прибора должна нести УК.

Если управляющая компания на основании вашего заявления не спешит заниматься установкой электросчетчика в вашей квартире, то надо отправить жалобу в жилищную инспекцию.

  • Установка электросчетчика в приватизированной квартире

В приватизированной квартире ответственным за все оборудование является собственник (ст. 210 Гражданского кодекса РФ). Такое положение действует при расположении электросчетчика:

  • на лестничной площадке или в общем коридоре;
  • в щитке внутри квартиры.

Но управляющая компания может также за свой счет поменять во всем доме приборы учета электроэнергии в плановом порядке.

  • Установка электросчетчика в коммунальной квартире

Счетчики в коммунальных квартирах могут размещаться у каждого жильца в комнате, или устанавливается один общий на всю квартиру.

Проще всего, когда жильцы имеют свои индивидуальные приборы и оплачивают только электроэнергию на свои нужды. Если счетчик общий, тогда потребление делится на количество проживающих. Возможно, что кто-то из жильцов не оплачивает счета, в результате чего накапливается долг, гасить который придется всем обитателям квартиры.

Для установки электросчетчика в коммунальной квартире нужно через управляющую компанию выяснить, кто поставляет электроэнергию в дом. Затем с поставщиком необходимо заключить договор, на основании которого их специалист смонтирует в вашей комнате счетчик и подсоединит его к общей сети. Финалом работ является акт, в котором указан серийный номер установленного оборудования. После этого вы можете рассчитываться за потребленную электроэнергию по квитанциям, которые будут приходить на ваш адрес.

В соответствии с п. 7.1.59 «Правил установки электроустановок» в коммунальной квартире должен быть общий счетчик, через который подается электроэнергия на помещения общего пользования. Если вы смонтируете индивидуальный прибор учета в своей комнате, то отдельный договор с вами заключать не будут. Открыть свой лицевой счет можно только в том случае, если все жильцы квартиры имеют у себя в комнатах приборы учета.

Чтобы установить электросчетчик в отдельной комнате коммунальной квартиры, надо потратить немало сил и времени. Но это позволит вам оплачивать только ту электроэнергию, которую используете вы сами, и не зависеть от недобросовестных соседей, потому что у них не будет возможности переложить на вас свои долги.

Установку электросчетчика в коммунальной квартире оплачивают собственники недвижимости.

Сколько стоит установка электросчетчика в квартире

Прежде чем поменять оборудование, владельцы жилья выясняют, сколько стоит установка электросчетчика в квартире. Цена зависит от типа оборудования.

Работы по монтажу/демонтажу и подключению электросчетчика обойдутся в следующую сумму:

  • Однофазного однотарифного — 1500–2000 рублей.
  • Однофазного многотарифного — 1500–2000 рублей.
  • Трехфазного прямого включения – 2500–3000 рублей.
  • Демонтаж — 500 рублей.

Прежде всего необходимо точно выяснить, счетчик с какими характеристиками должен быть установлен в вашей квартире. Нужно учесть конструкцию прибора, количество фаз, класс точности, тарифный режим — от всех этих параметров будет зависеть цена оборудования.

В последние годы у потребителей популярностью пользуется однофазный многотарифный счетчик. Он может стоить от 6 до 16000 руб. Приборы с меньшей точностью обойдутся дешевле. Если вы хотите использовать многотарифную систему, то за счетчик придется заплатить дороже. При ограниченном бюджете вполне можно обойтись однотарифным прибором.

Прежде чем выбрать счетчик, выясните, какие существуют требования энергонадзора по оборудованию, возможному к установке в вашей квартире. Иначе вы рискуете купить неподходящий прибор и даром потратить деньги.

Специалисты энергоснабжающей компании подберут вам оборудование в соответствии с вашими потребностями и с существующими стандартами. Также они определят место для установки электросчетчика в квартире, смонтируют его и вызовут контролера энергонадзора, который убедится в правильности монтажа, работоспособности системы и опломбирует прибор. Работы проводятся в течение одного дня.
